Plně uzavřený vodou chlazený integrovaný motor s permanentním magnetem s proměnnou frekvencí: Revoluce v úsporách energie pro extrémní průmyslová prostředí

V aplikacích průmyslových motorů již dlouho existuje kategorie náročných provozních prostředí, kde tradiční řešení pohonů s proměnnou frekvencí (VFD) bojují o efektivní výkon – uzavřené dílny s vysokou teplotou, podzemní doly, zařízení s vysokou vlhkostí a prašné průmyslové areály. Tato prostředí často trpí špatným odvodem tepla, omezeným prostorem pro instalaci, nadměrnou prašností nebo pronikáním vlhkosti. Výsledkem je, že u konvenčních vzduchem chlazených motorů a samostatných VFD systémů dochází často k poruchám, snížené životnosti a zvýšeným nákladům na údržbu.

Plně uzavřený vodou chlazený integrovaný motor s proměnnou frekvencí s permanentním magnetem byl vyvinut speciálně pro řešení těchto problémů.

Technologie vodního chlazení: Od tepelných omezení po výrazně snížený nárůst teploty

Tradiční vzduchem chlazené motory spoléhají na cirkulaci vzduchu pro odvod tepla. V uzavřeném prostředí nebo prostředí s vysokou teplotou nelze teplo účinně odvádět, což vede k přehřátí, snížení výkonu a dokonce k selhání motoru.

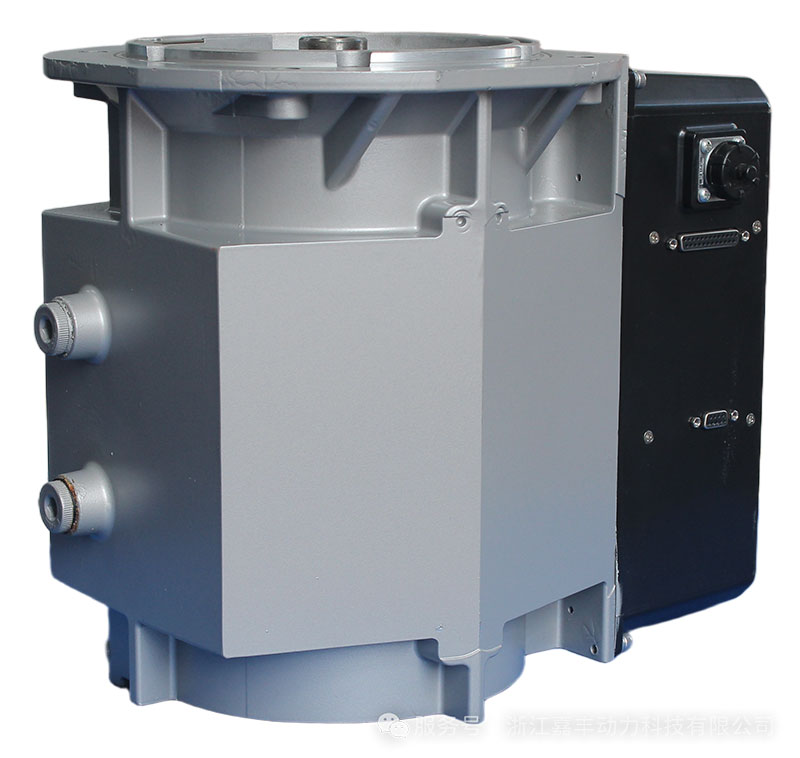

Plně uzavřený vodou chlazený integrovaný motor využívá duální vodní chlazení jak pro motor, tak pro frekvenční měnič. Chladicí voda cirkuluje současně skrz těleso statoru motoru a výkonové moduly VFD a odvádí teplo přímo a efektivně.

Výhody tohoto designu jsou značné. Při stejné fyzické velikosti může motor dosáhnout výrazně vyšší hustoty výkonu. I při plném zatížení nebo přetížení může systém udržovat stabilní nízkoteplotní provoz. Údaje z provozních testů ukazují, že nahrazení běžných vzduchem chlazených indukčních motorů vodou chlazenými integrovanými motory může snížit nárůst povrchové teploty motoru o více než 30 %.

Nižší provozní teploty nejen zlepšují účinnost, ale také prodlužují životnost izolace a snižují požadavky na údržbu.

Plně uzavřená konstrukce: Vynikající ochrana proti prachu a vlhkosti

Další velkou výhodou plně uzavřeného vodou chlazeného integrovaného motoru je jeho výjimečná ochranná schopnost.

Běžné vzduchem chlazené motory vyžadují ventilační otvory pro proudění vzduchu, které umožňují vnikání prachu, vlhkosti a korozivních plynů do motoru, což zvyšuje riziko selhání. Naproti tomu vodou chlazený integrovaný motor má plně uzavřený kryt. Teplo je odváděno spíše vnitřními chladicími kanály než externím prouděním vzduchu, což eliminuje potřebu ventilačních otvorů.

V důsledku toho lze snadno dosáhnout stupně ochrany IP55 nebo vyšší. Vnitřní elektronické komponenty jsou zcela izolovány od nepříznivých okolních podmínek.

V průmyslových odvětvích, jako je metalurgie, výroba chemických vláken a hlubinná těžba, kde je zvláště vysoká vlhkost a prašnost, tato konstrukce výrazně zlepšuje spolehlivost zařízení. V některých aplikacích se četnost roční údržby údajně snížila z pěti servisních zásahů ročně na méně než jeden, čímž se náklady na údržbu snížily o více než polovinu.

Integrace Plug-and-Play: Pokračování výhod integrovaného designu

Jako pokročilý člen rodiny integrovaných motorů s proměnlivou frekvencí s permanentními magnety si plně uzavřená vodou chlazená verze zachovává hlavní výhody integrovaných systémů typu plug-and-play.

Motor a VFD jsou z výroby sladěny a předkonfigurovány před odesláním, což eliminuje potřebu složitého uvádění do provozu na místě. Uživatelé mohou jednoduše připojit napájecí zdroj a začít pracovat.

Kompaktní integrovaný design také eliminuje potřebu samostatného rozvaděče, snižuje požadavky na prostor pro instalaci a činí jej zvláště vhodným pro projekty modernizace s omezeným dostupným prostorem.

Z hlediska energetické účinnosti motor využívá vysoce výkonné materiály s permanentními magnety vzácných zemin a dosahuje úrovně ultra vysoké účinnosti IE5. Ve srovnání s tradičními indukčními motory se účinnost může zvýšit přibližně o 10 %. V kombinaci s regulací otáček s proměnnou frekvencí může být celková úspora energie ještě větší.

Ideální aplikace: Navrženo pro náročné průmyslové podmínky

Plně uzavřené vodou chlazené integrované motory s permanentním magnetem s proměnnou frekvencí jsou vhodné zejména pro následující prostředí:

Uzavřené prostory s vysokou teplotou

Příklady:

Tato zařízení mají obvykle špatnou cirkulaci vzduchu a vysoké okolní teploty, kde se řešení vzduchového chlazení často stávají neúčinnými a vodní chlazení představuje spolehlivější alternativu.

Prostředí s vysokou vlhkostí a prašností

Příklady:

V těchto aplikacích jsou kritické vysoké stupně ochrany. Plně uzavřený design zabraňuje pronikání vlhkosti a prachu do zařízení.

Místa citlivá na hluk

Příklady:

Protože systém vodního chlazení eliminuje potřebu vysokorychlostních chladicích ventilátorů, výrazně se snižuje provozní hlučnost a vytváří se tišší pracovní prostředí.

Závěr

Plně uzavřený vodou chlazený integrovaný motor s proměnnou frekvencí s permanentním magnetem kombinuje čtyři klíčové technologie do jediného integrovaného řešení:

Integrací těchto technologií do jednoho systému rozšiřuje výhody řešení pro úsporu energie s proměnnou frekvencí z čistých výrobních zařízení do nejnáročnějších průmyslových prostředí. Vzhledem k tomu, že průmyslová odvětví nadále usilují o energetickou účinnost, spolehlivost a udržitelnost, představuje tato technologie zásadní krok směrem k zelenější a efektivnější průmyslové budoucnosti.
